285.Установка камеры заднего вида iBOX RC FHD11 в Lada Xray Cross

Приветствую, друзья

20.02.2025

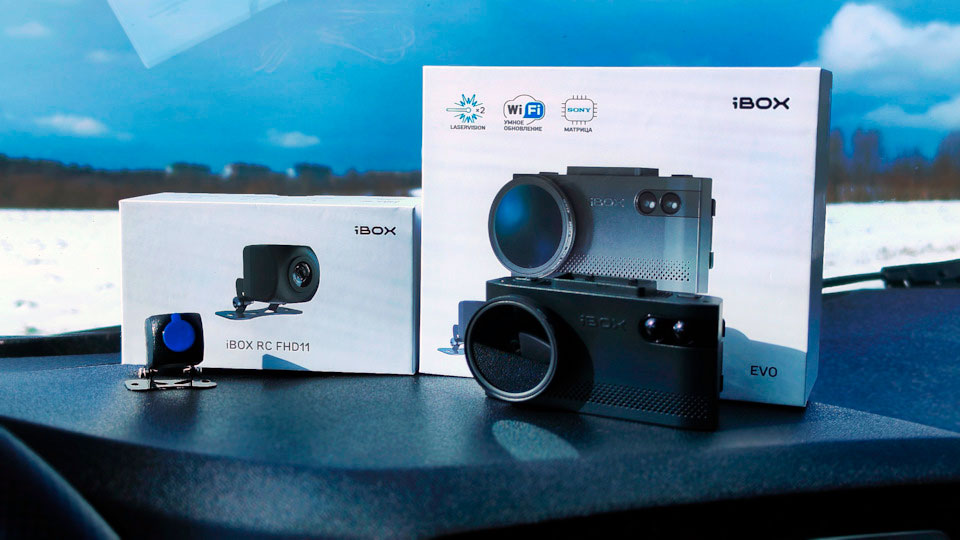

Не так давно я приобрёл комбо-устройство iBOX EVO LaserVision WiFi Signature Dual.

Его функционал позволяет подключать дополнительную камеру, поэтому было принято решение докупить и установить камеру iBOX RC FHD11.

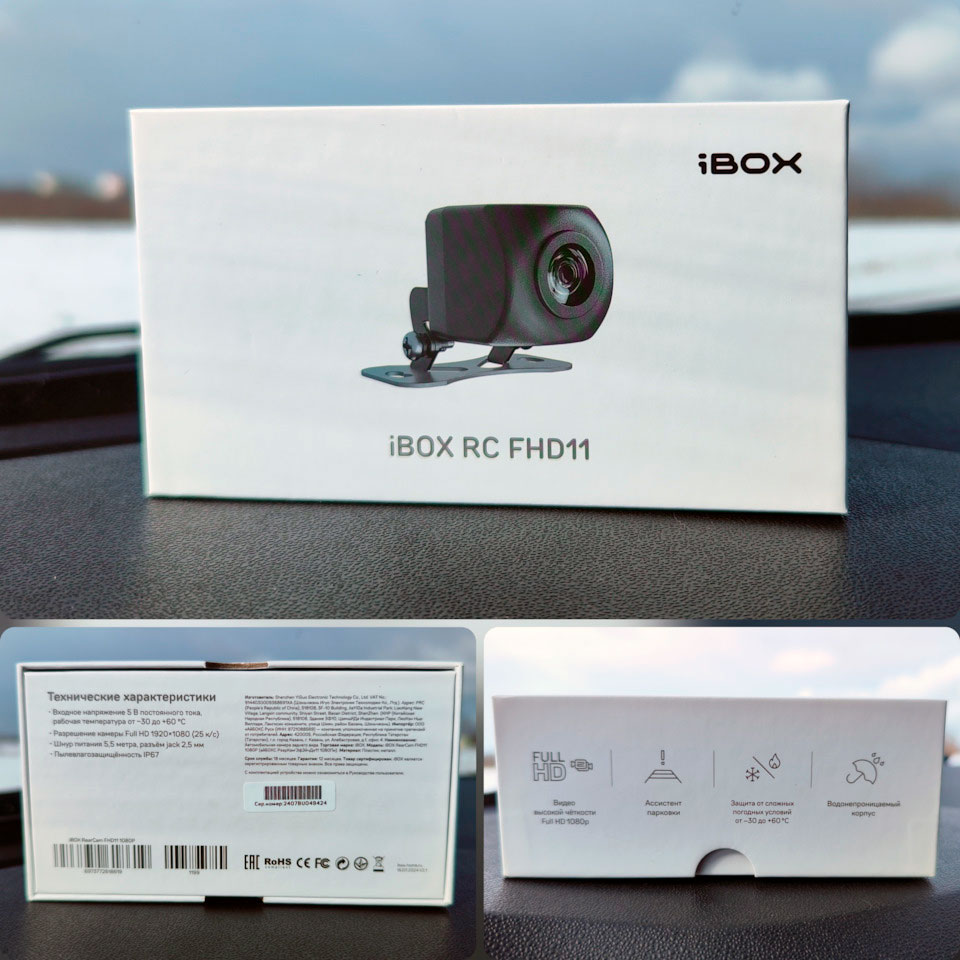

На коробке присутствует необходимая информация с техническими характеристиками:

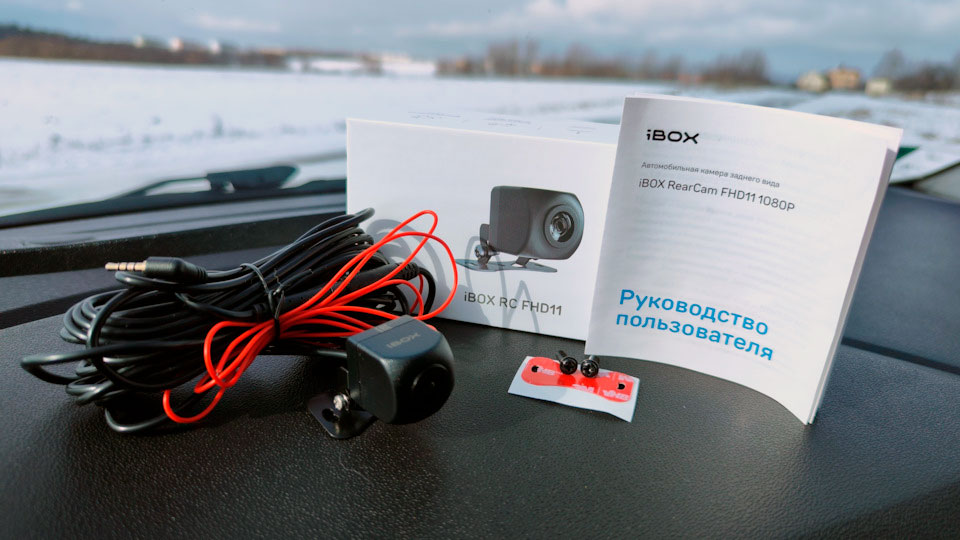

Комплектация:

▪️ Камера на кронштейне с кабелем — 1шт.
▪️ Винт крепления — 2шт.
▪️ Скотч — 1шт.
▪️ Руководство пользователя — 1шт.

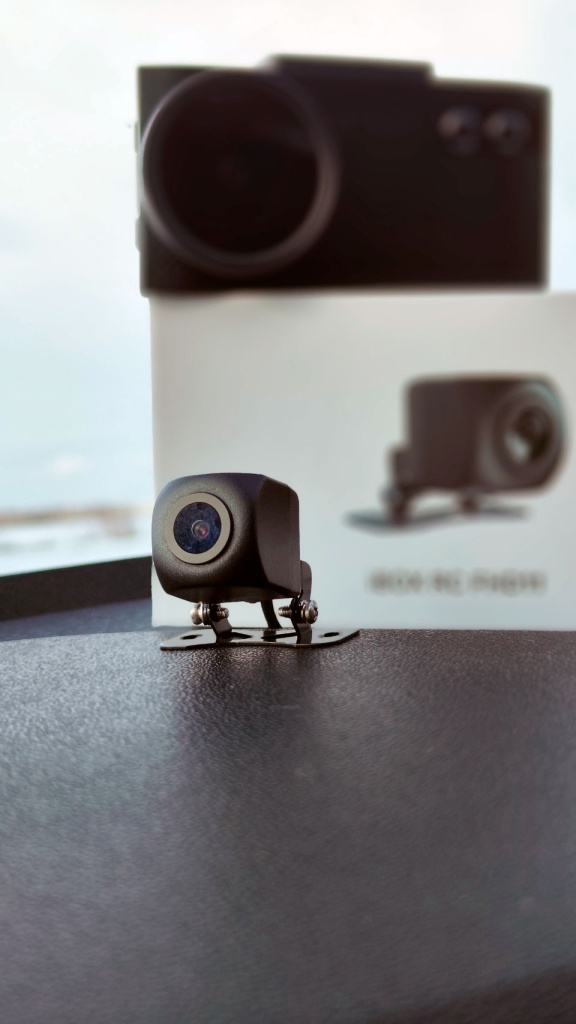

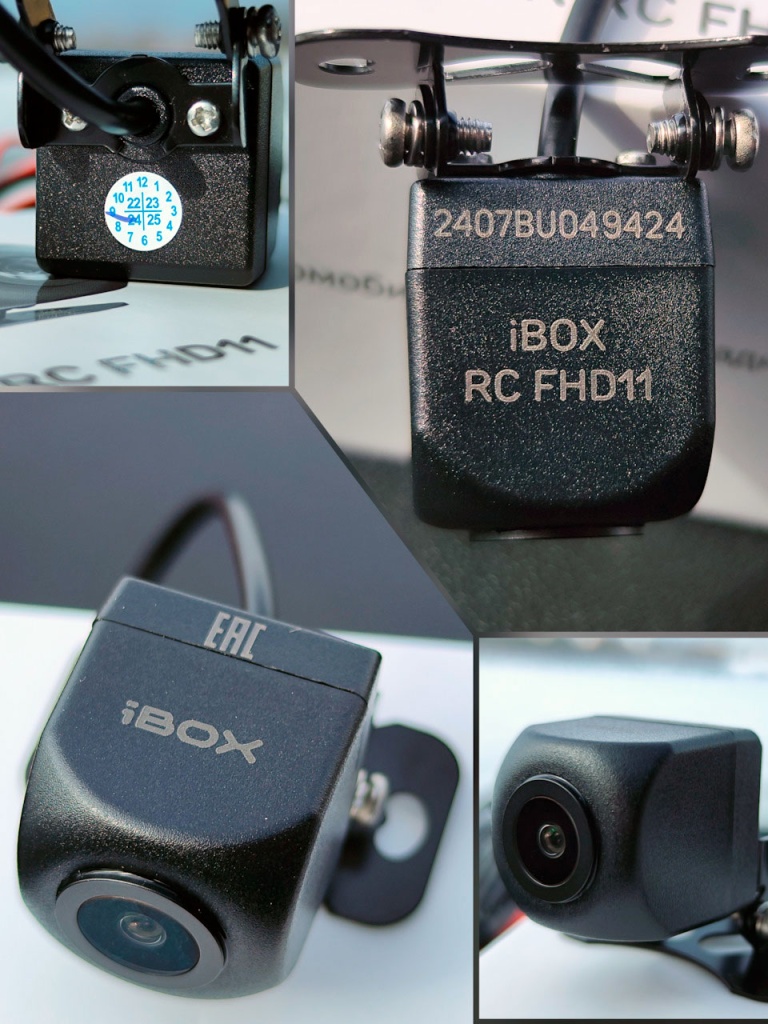

Сама камера небольшого размера, записывает видео в разрешении Full HD 1920x1080p (25к/с) и имеет угол обзора 160°.

Пылевлагозащита IP67, возможность использования в температурном диапазоне от -30 до +60°С, водонепроницаемый корпус — всё это позволяет устанавливать камеру снаружи автомобиля и не боятся поломки.

Закрепить камеру можно как на двусторонний скотч, если это касается стекла, либо с помощью саморезов.

Длина кабеля 5,5 м., этого вполне достаточно, чтобы протянуть его в заднюю часть автомобиля.

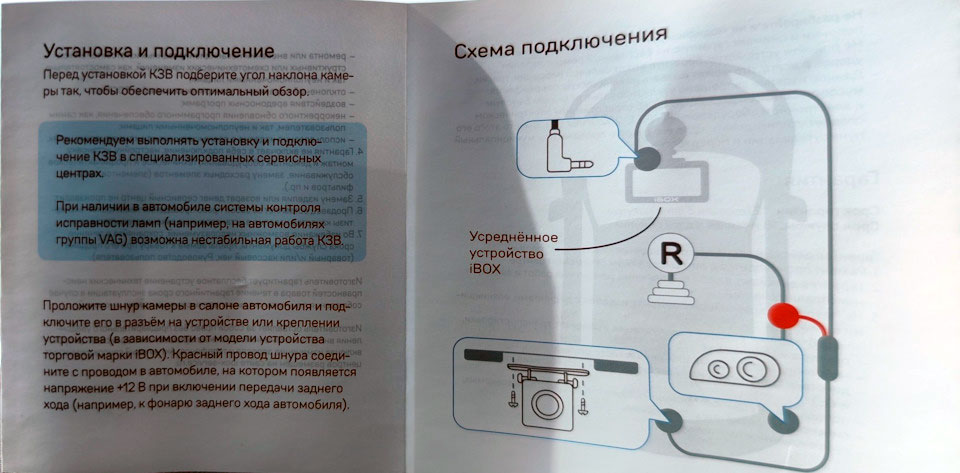

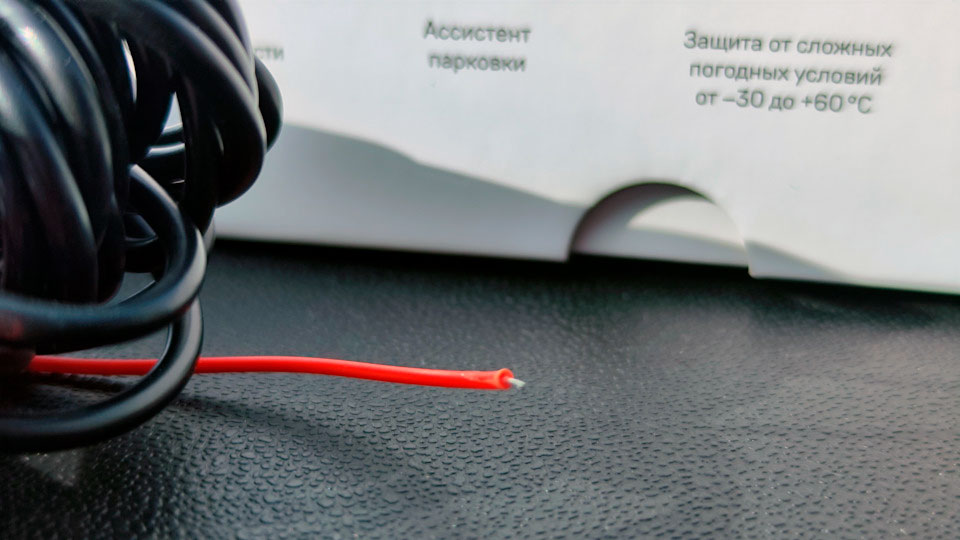

Дополнительный красный провод предназначен для подключения к "+" фонаря заднего хода, тем самым можно активировать функцию "Ассистент парковки".

Другими словами, если доп. камера расположена в задней части автомобиля, то при включении задней передачи изображение с неё будет отображаться на экране основного устройства с наложением парковочных линий.

Это облегчит парковку и поможет избежать "мёртвых зон".

Т.к. у меня уже штатно установлена камера заднего вида, то дублировать её не вижу смысла. Меня интересует именно съёмка происходящих событий позади авто.

По установке:

Начал с прокладки кабеля от задней части автомобиля.

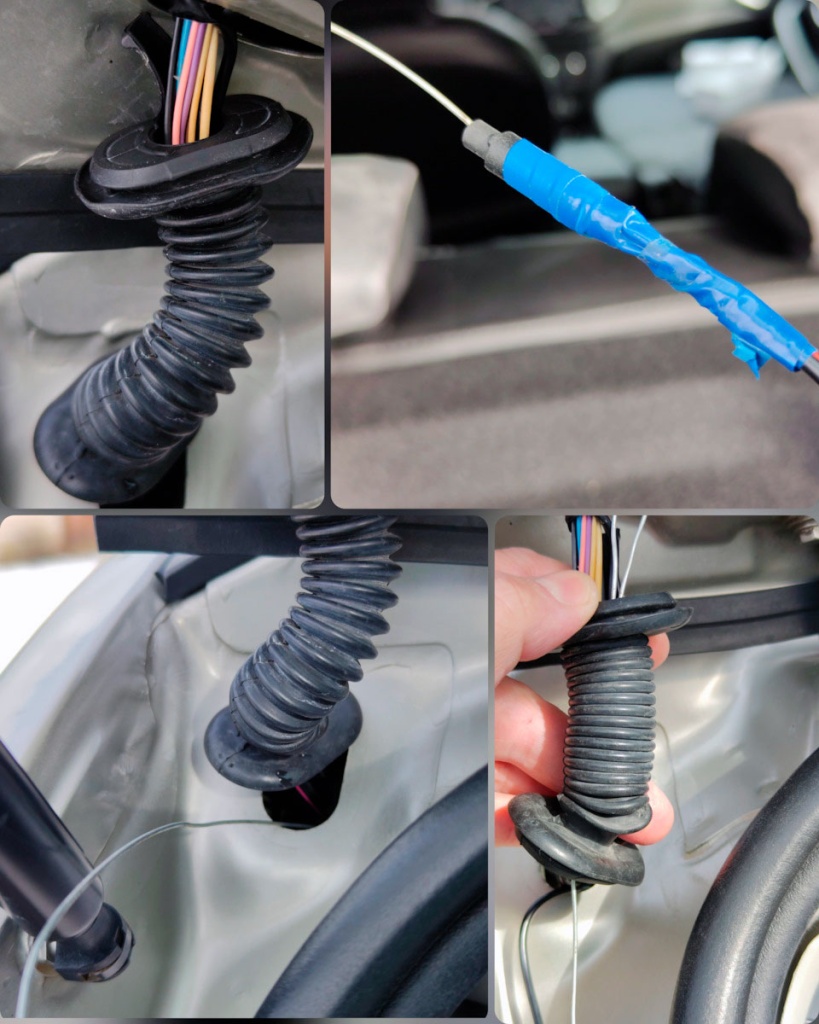

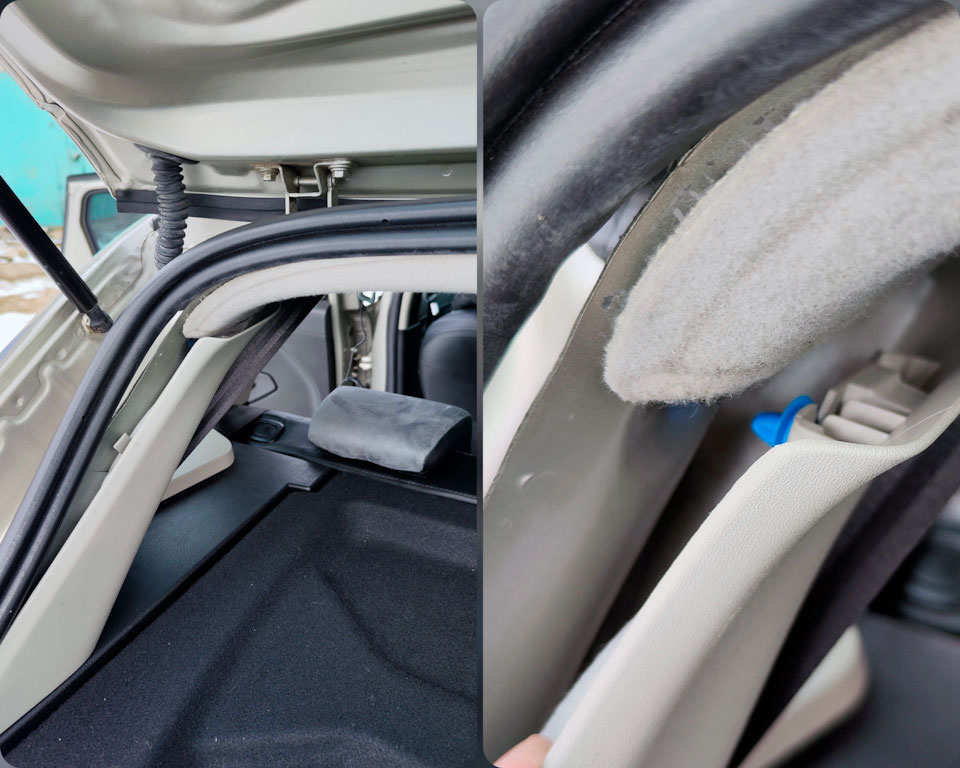

Для этого достал гофру из пазов, отщёлкнул верхнюю часть пластиковой обшивки задней стойки, чтобы был доступ для прокладки кабеля.

Сам кабель протягивал с помощью жёсткого провода, смотав их вместе изолентой.

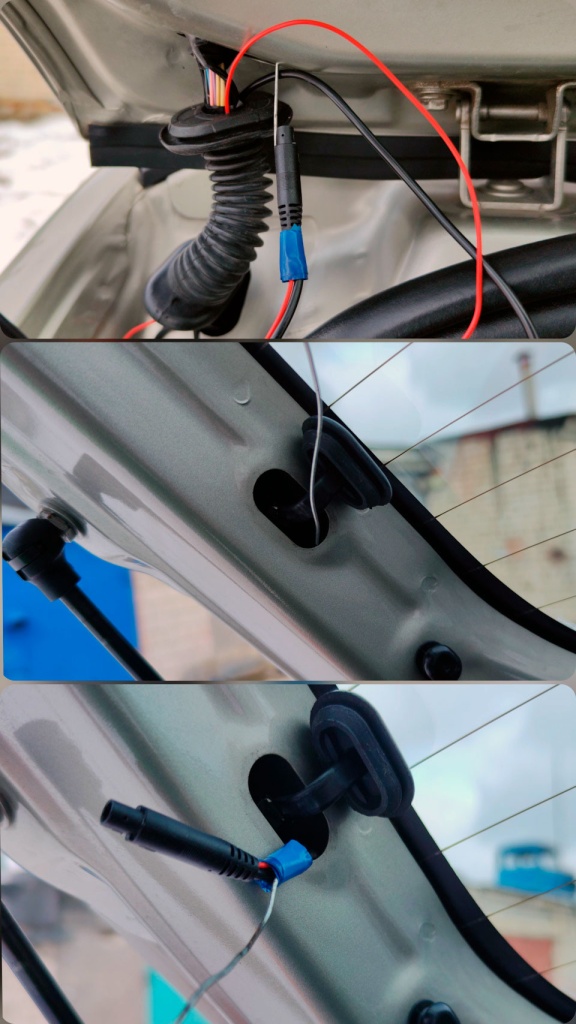

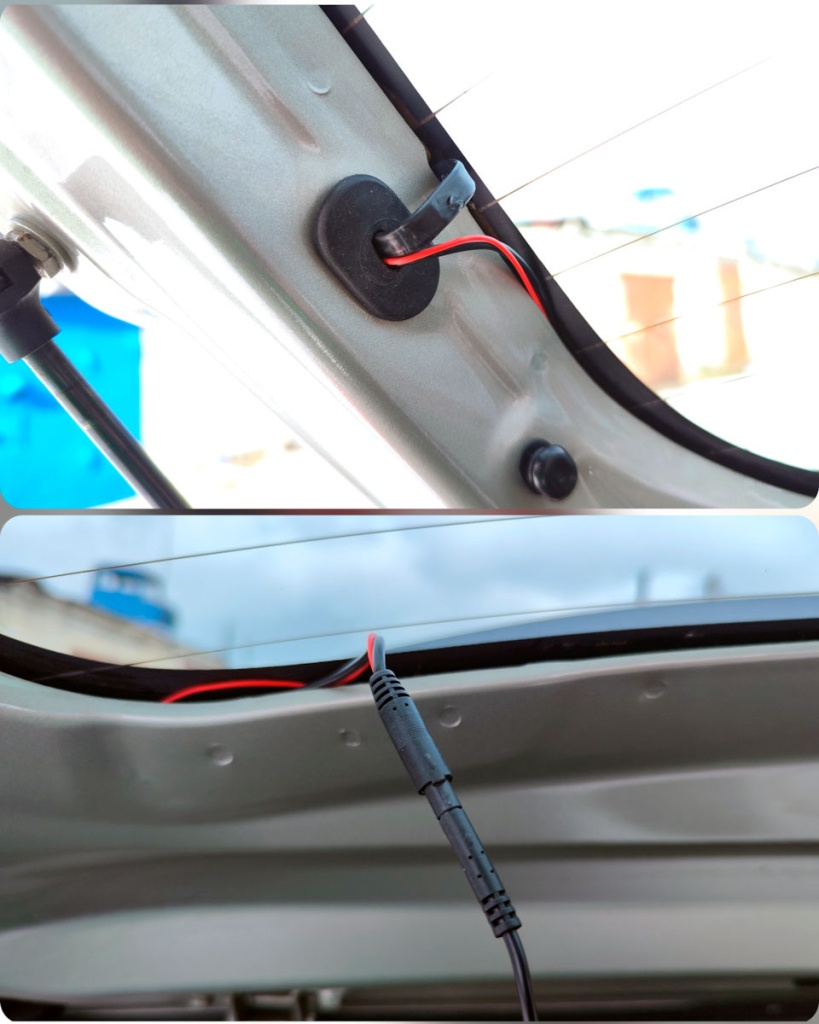

После того как кабель был протянут в гофре, завёл его в крышку багажника через резиновый уплотнитель обогрева стекла.

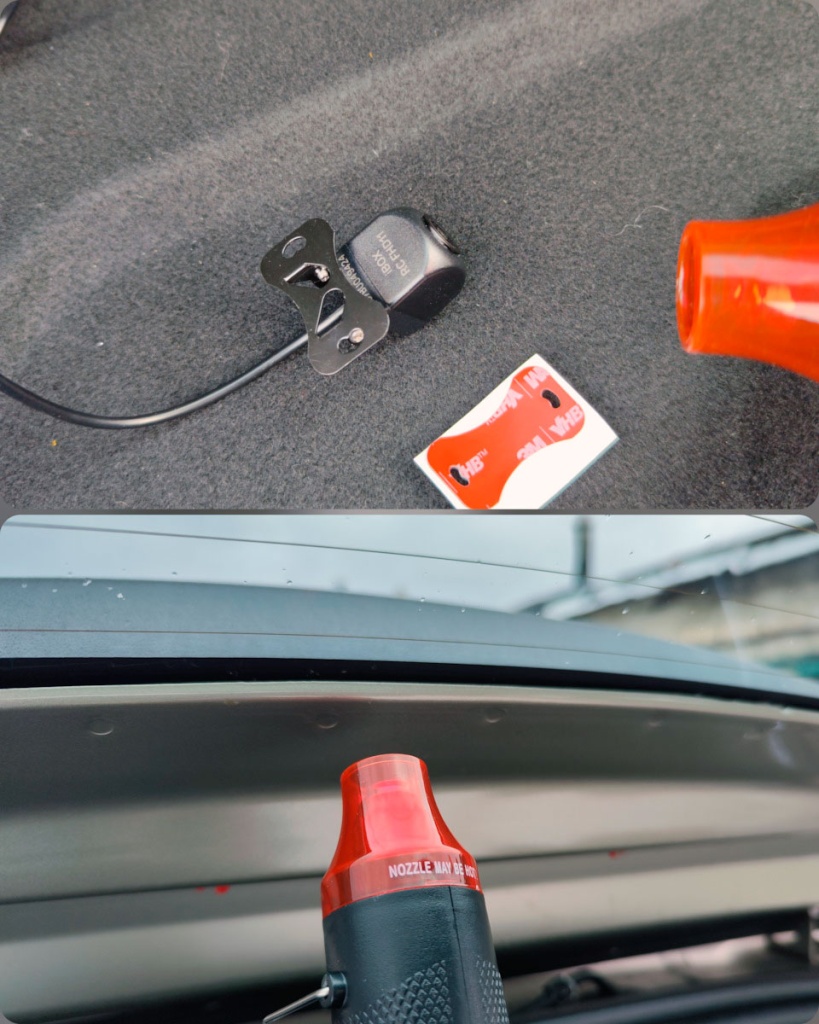

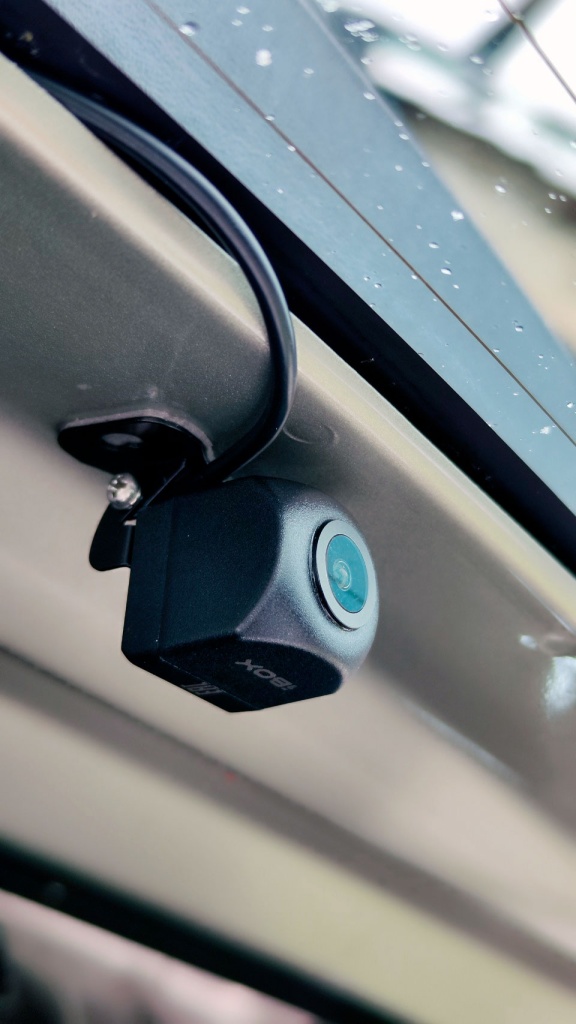

Т.к. на улице небольшой мороз, то предварительно прогрев место установки феном закрепил камеру на двусторонний скотч.

Аккуратно уложил провод, защёлкнул обратно обшивку и установил в пазы гофру.

Далее, кабель просто руками подсовывал под дверной уплотнитель задней двери. Места внутри достаточно и он свободно ложится данный зазор.

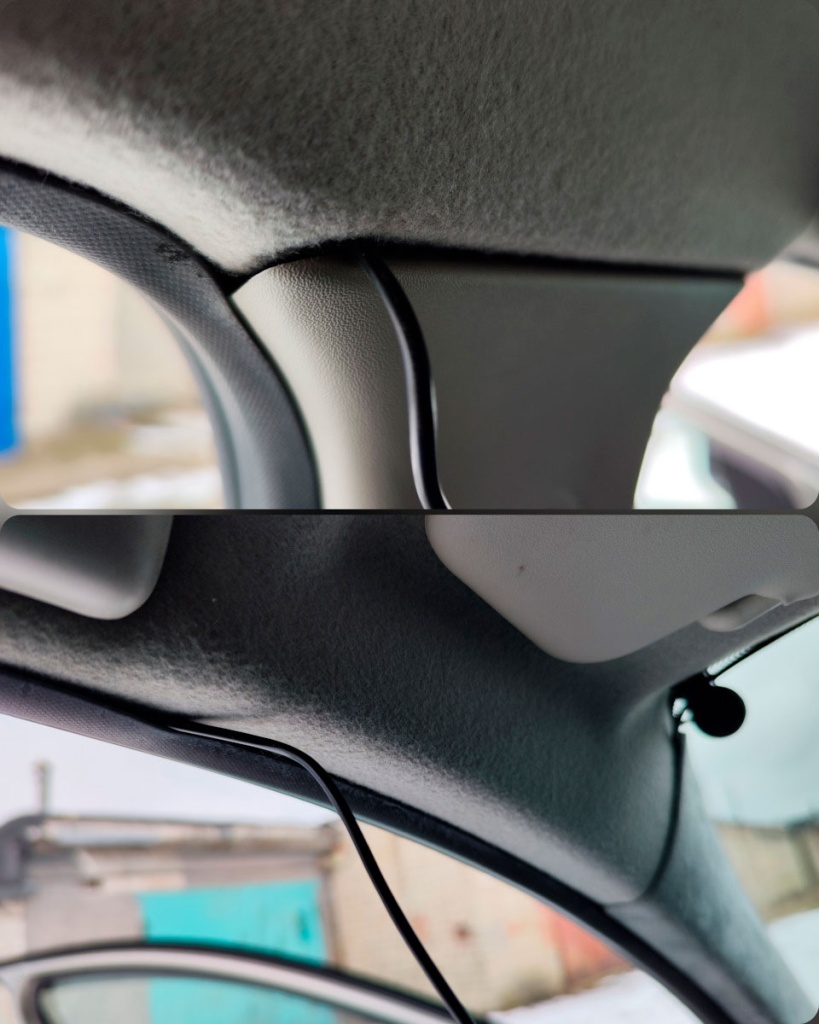

Центральную стойку тоже не пришлось разбирать — кабель спокойно вместился.

С передним уплотнителем всё аналогично как и с задним — просовывал руками до стойки.

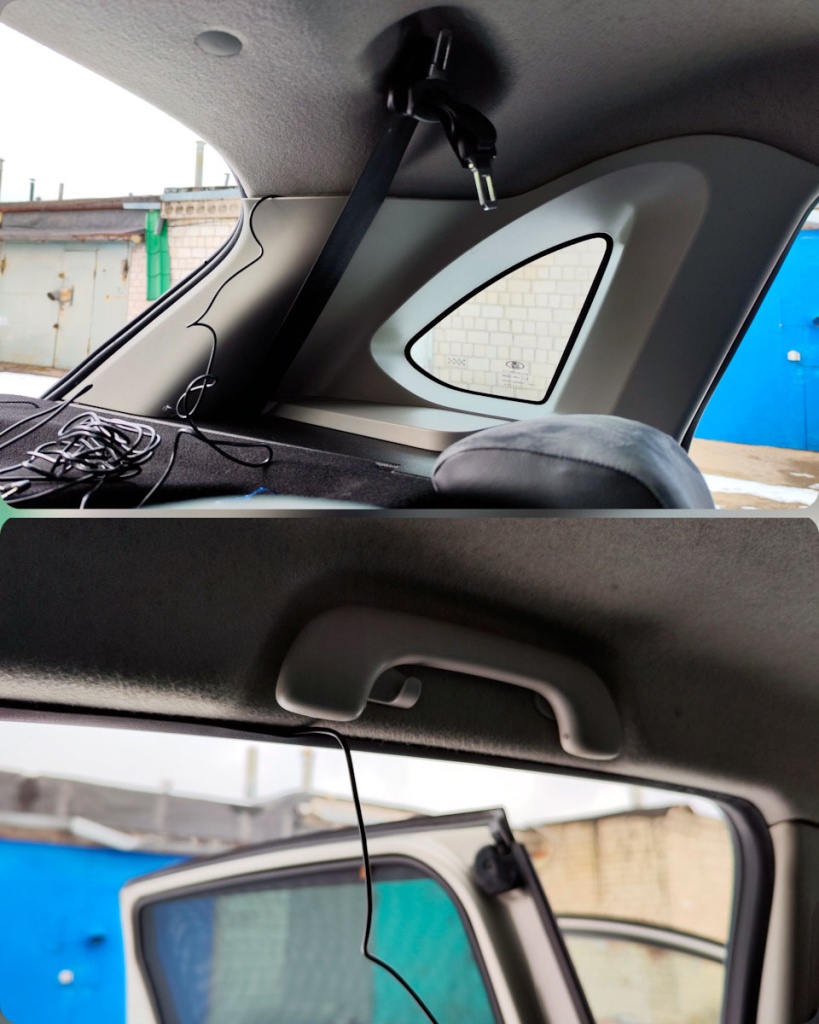

Отмерил нужную длину до зеркала заднего вида, под которым установлено комбо-устройство, а лишнее спрятал под облицовку передней стойки.

Далее, протянул кабель до зеркала, сам провод спрятал под обшивкой крыши.

Всё, установка закончена, думал будет сложнее и провожусь долго.

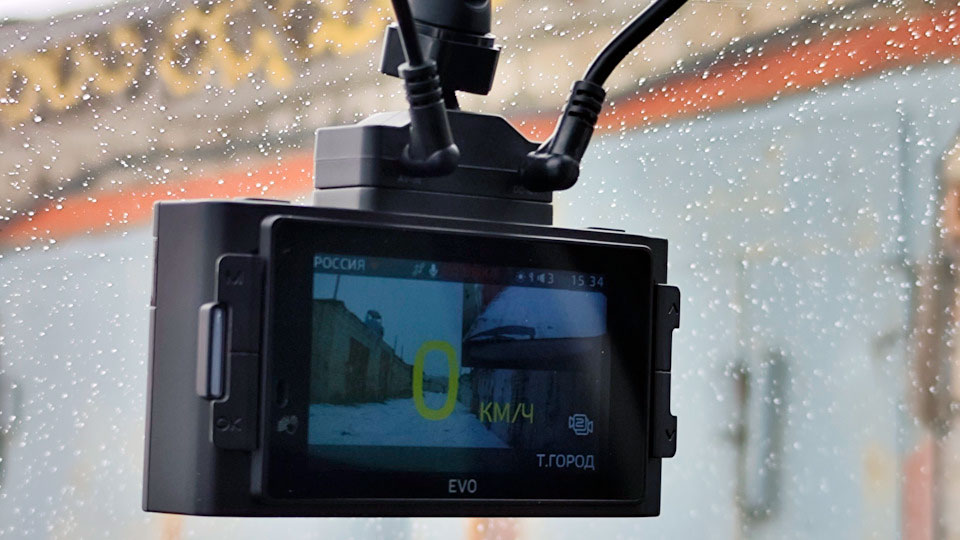

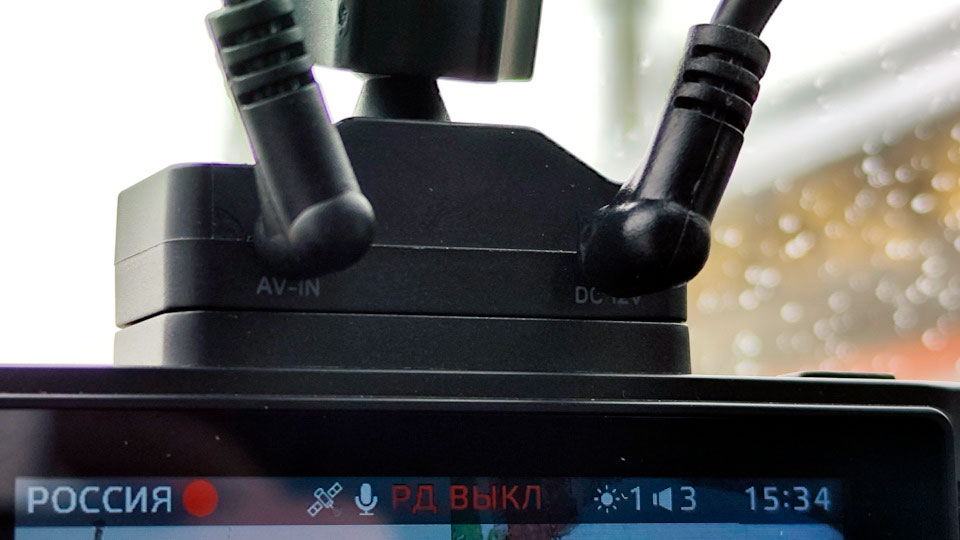

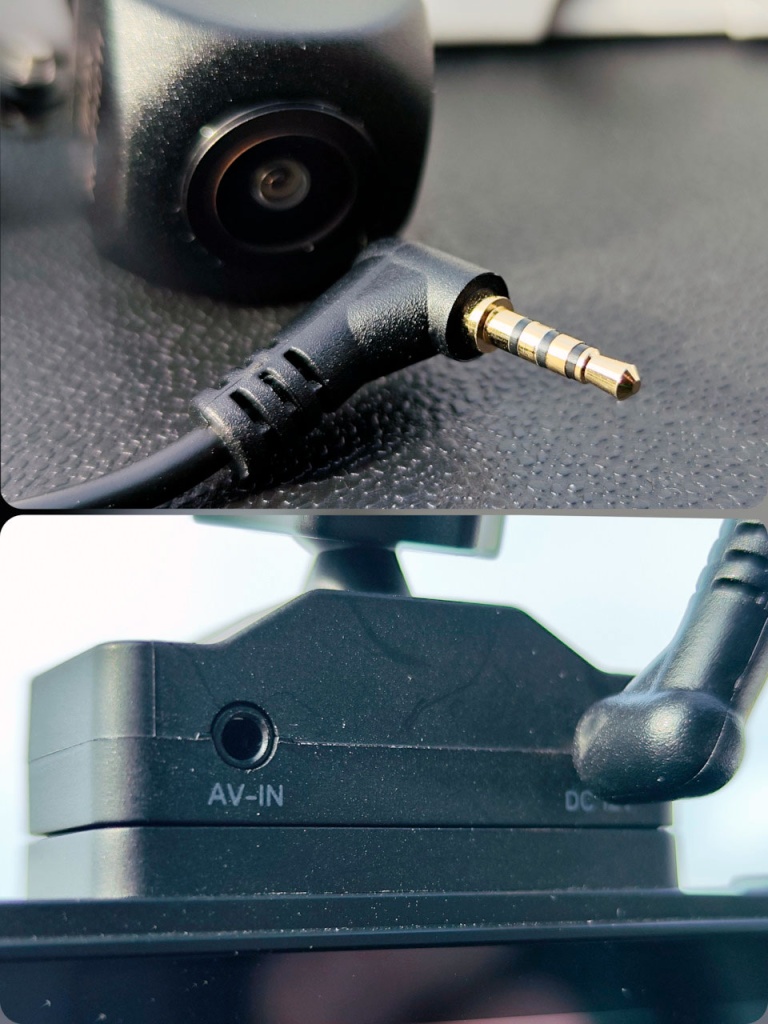

Теперь осталось подключить питание и проверить работоспособность.

В данном видео подробно показан весь процесс установки, а также пример съёмки камеры iBOX RC FHD11:

Как видно из видео, камера снимает довольно качественно, номера машин легко читаются.

По итогу могу сказать следующее:

iBOX RC FHD11 — это компактная камера, которая обеспечивает четкое изображение в Full HD.
Она легко интегрируется со многими моделями iBOX, а установка не требует изменений в конструкции автомобиля
